D641F46气动法兰衬氟蝶阀产品说明

产品型号：D641F-16Q/P/R

公称通径：DN50-DN1600

88爱彩公称压力：0~1.6MPa

88爱彩适用温度：-20℃-200℃

连接形式：法兰式

88爱彩适用介质：水、空气、油品、腐蚀性介质等

流量特性：近似快开型

控制方式：开关型(开关两位控制)、调节型(4-20mA控制)

D641F46气动法兰衬氟蝶阀产品特点

1、小型轻便，容易拆装及维修，并可在任意位置安装。

88爱彩2、结构简单、紧凑，90°回转开启迅速。

88爱彩3、操作扭矩小，省力轻巧。

4、流量特性趋於直线，调节性能好。

5、密封材料耐老化、耐腐蚀、可适用多种介质。

D641F46气动法兰衬氟蝶阀设计标准

设计标准	GB/12238
结构长度	GB/12221
连接法兰尺寸	GB/12221
实验和检验	JB/T9092

D641F46气动法兰衬氟蝶阀主要零件材料

零件名称	材料名称
阀体	88爱彩铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	88爱彩橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆	88爱彩2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨

D641F46气动法兰衬氟蝶阀外形尺寸

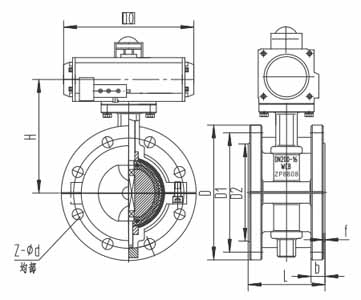

气动法兰衬氟蝶阀(图1)

公称通径		主要尺寸
DN		L	D	D1	D2	f	b	z-d	D	D1	D2	f	b	z-d
mm	88爱彩 inch	88爱彩法兰	88爱彩 PN0.6MPa						PN1.0MPa
40	11/2	106	88爱彩 130	88爱彩 100	88爱彩 80	88爱彩 3	88爱彩 14	88爱彩 4-14	150	88爱彩 110	88爱彩 85	88爱彩 3	88爱彩 18	4-18
50	2	108	140	88爱彩 110	88爱彩 90	3	14	4-14	165	125	100	3	88爱彩 18	4-18
88爱彩 65	2i/2	112	160	130	88爱彩 110	3	14	88爱彩 4-14	185	145	88爱彩 120	3	18	4-18
88爱彩 80	88爱彩 3	114	190	150	125	3	88爱彩 16	88爱彩 4-18	200	88爱彩 160	88爱彩 135	88爱彩 3	20	88爱彩 8-18
100	88爱彩 4	127	210	170	145	3	16	88爱彩 4-18	88爱彩 220	180	88爱彩 155	3	20	8-18
125	5	140	240	88爱彩 200	175	3	88爱彩 18	8-18	250	210	185	3	22	8-18
150	88爱彩 6	88爱彩 140	265	88爱彩 225	88爱彩 200	88爱彩 3	88爱彩 18	88爱彩 8-18	88爱彩 285	240	210	88爱彩 3	22	8-22
200	88爱彩 8	88爱彩 152	320	280	88爱彩 255	88爱彩 3	20	88爱彩 8-18	340	295	88爱彩 265	88爱彩 3	24	88爱彩 8-22
250	88爱彩 10	165	375	88爱彩 335	310	4	22	12 -18	395	350	320	4	26	12-22
300	12	178	88爱彩 440	88爱彩 395	88爱彩 363	88爱彩 4	88爱彩 22	88爱彩 12-22	445	400	370	88爱彩 4	26	88爱彩 12-22
350	14	190	88爱彩 490	88爱彩 445	413	88爱彩 4	22	88爱彩 12-22	505	460	430	4	26	88爱彩 16-22
400	16	88爱彩 216	540	495	463	4	88爱彩 22	16-22	565	515	480	4	88爱彩 26	16-26
88爱彩 450	18	88爱彩 222	595	550	518	4	22	88爱彩 16-22	615	565	530	88爱彩 4	88爱彩 28	88爱彩 20-26
500	20	88爱彩 229	645	600	568	88爱彩 4	24	88爱彩 20-22	670	88爱彩 620	580	88爱彩 4	88爱彩 28	20-26
600	24	267	755	705	667	88爱彩 5	30	20-26	780	725	88爱彩 680	5	34	20-30
700	28	292	88爱彩 860	810	772	5	24	24-26	895	840	88爱彩 795	88爱彩 5	88爱彩 34	24-30
800	32	88爱彩 318	975	920	88爱彩 878	5	24	24-30	1015	950	900	5	36	24-33
88爱彩 900	88爱彩 36	330	1075	1020	980	88爱彩 5	26	24-30	1115	1050	1000	5	38	28-33
1000	88爱彩 40	410	88爱彩 1175	1120	1080	5	88爱彩 26	28-30	88爱彩 1230	1160	88爱彩 1115	5	88爱彩 38	88爱彩 28-36
88爱彩 1200	88爱彩 48	88爱彩 470	88爱彩 1405	88爱彩 1340	88爱彩 1295	5	88爱彩 28	32-33	1455	1380	1330	5	44	88爱彩 32-39
