D671F46气动衬氟对夹蝶阀产品说明

阀门型号：D671F46，D641F46，D671F4，D641F4

通径规格：DN50～DN2000

结构形式：中线型，对夹式

阀体材料：铸钢WCB、不锈钢304、不锈钢316

公称压力：PN6、PN10、PN16

88爱彩适用温度：-20℃～180℃

88爱彩应用范围：弱腐蚀性流体及强酸介质等

气缸选配：AT系列、AW系列、AT Series、AW Series

气缸形式：双作用、单作用（弹簧复位）

控制方式：开关型、调节型、三段式（开度可调）

密封材质：丁晴橡胶（X）、聚四氟乙烯（F）、全内衬四氟乙烯（F46）

D671F46气动衬氟对夹蝶阀设计标准

设计标准	GB/12238
结构长度	GB/12221
连接法兰尺寸	GB/12221
实验和检验	JB/T9092

D671F46气动衬氟对夹蝶阀主要零件材质

零件名称	材料名称
阀体	88爱彩铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	88爱彩橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆	88爱彩2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨

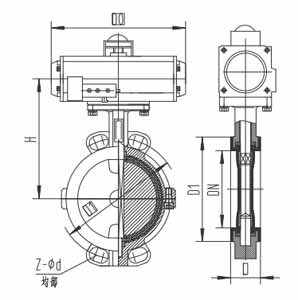

D671F46气动衬氟对夹蝶阀外形尺寸

气动衬氟对夹蝶阀(图1)

公称通径		主要尺寸
DN		L	D	D1	D2	f	b	z-d	D	D1	D2	f	b	z-d
88爱彩 mm	inch	法兰	88爱彩 PN0.6MPa						PN1.0MPa
88爱彩 40	11/2	106	130	88爱彩 100	88爱彩 80	3	14	88爱彩 4-14	88爱彩 150	88爱彩 110	85	3	18	88爱彩 4-18
50	88爱彩 2	108	140	110	88爱彩 90	3	14	88爱彩 4-14	165	125	100	3	18	88爱彩 4-18
65	2i/2	112	160	130	110	88爱彩 3	14	88爱彩 4-14	185	145	88爱彩 120	3	18	4-18
80	88爱彩 3	88爱彩 114	88爱彩 190	150	125	3	88爱彩 16	88爱彩 4-18	88爱彩 200	88爱彩 160	88爱彩 135	3	20	8-18
88爱彩 100	4	127	210	170	145	88爱彩 3	88爱彩 16	88爱彩 4-18	88爱彩 220	88爱彩 180	88爱彩 155	3	88爱彩 20	8-18
88爱彩 125	88爱彩 5	140	240	88爱彩 200	175	88爱彩 3	88爱彩 18	88爱彩 8-18	250	210	185	88爱彩 3	22	8-18
88爱彩 150	6	140	265	88爱彩 225	88爱彩 200	3	88爱彩 18	8-18	285	240	210	3	22	88爱彩 8-22
88爱彩 200	8	152	320	88爱彩 280	88爱彩 255	3	20	8-18	340	88爱彩 295	265	3	24	88爱彩 8-22
88爱彩 250	10	165	375	335	310	4	88爱彩 22	12 -18	395	350	320	88爱彩 4	26	12-22
300	88爱彩 12	178	88爱彩 440	395	363	88爱彩 4	22	12-22	88爱彩 445	400	88爱彩 370	4	26	12-22
350	14	88爱彩 190	490	445	413	4	88爱彩 22	88爱彩 12-22	505	460	88爱彩 430	88爱彩 4	88爱彩 26	88爱彩 16-22
400	16	88爱彩 216	540	495	463	88爱彩 4	88爱彩 22	16-22	88爱彩 565	515	480	4	26	16-26
450	88爱彩 18	222	595	88爱彩 550	518	88爱彩 4	22	16-22	88爱彩 615	88爱彩 565	88爱彩 530	4	88爱彩 28	20-26
500	88爱彩 20	229	88爱彩 645	600	88爱彩 568	4	88爱彩 24	20-22	88爱彩 670	620	580	4	28	88爱彩 20-26
88爱彩 600	24	88爱彩 267	755	705	88爱彩 667	5	30	88爱彩 20-26	780	88爱彩 725	88爱彩 680	5	88爱彩 34	20-30
700	28	292	88爱彩 860	810	88爱彩 772	5	24	24-26	895	88爱彩 840	88爱彩 795	5	34	24-30
88爱彩 800	88爱彩 32	88爱彩 318	975	920	88爱彩 878	5	24	88爱彩 24-30	1015	950	900	5	88爱彩 36	24-33
900	36	330	1075	1020	980	5	88爱彩 26	24-30	1115	1050	1000	5	38	28-33
1000	88爱彩 40	410	88爱彩 1175	1120	88爱彩 1080	5	88爱彩 26	88爱彩 28-30	1230	1160	88爱彩 1115	88爱彩 5	38	28-36
1200	88爱彩 48	470	1405	1340	88爱彩 1295	5	28	32-33	88爱彩 1455	88爱彩 1380	1330	5	88爱彩 44	32-39
