手动球阀

88爱彩BQ41F法兰保温球阀

产品简介

BQ41F法兰保温球阀 产品特点产品型号：BQ41F，BQ41H公称通径：DN20～DN200公称压力：1.6Mpa～6.4Mpa适用温度：-29～180ºC～

产品型号：BQ41F
浏览次数：
详细介绍在线留言

  • BQ41F法兰保温球阀 产品特点

  • 产品型号：BQ41F，BQ41H

  • 公称通径：DN20～DN200

  • 公称压力：1.6Mpa～6.4Mpa

  • 适用温度：-29～180ºC～550ºC

  • 88爱彩阀体材质：铸钢、不锈钢

  • 适用介质：易凝固、易结晶流体

  • 结构形式：球形

  • 连接方式：法兰、对夹

  • 驱动方式：手动、电动、气动

  • 制造标准：国标GB、德国DIN、美国API、ANSI

  • 88爱彩应用范围：用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。


  • BQ41F法兰保温球阀 主要零件材质表：

序号零件名称材质序号零件名称材质
GBASTMGBASTM
1夹套25A1055球体

2阀座WCBA216-WCB6阀杆1Cr13A247-410
3阀体1Cr18Ni9TiSS3047填料柔性石墨
4密封圈PTFE、对位聚苯8填料压盖WCBA216-WCB


  • BQ41F法兰保温球阀 技术规范：

设计标准ASMEB16.34GB/T12224
结构长度ASMEB16.10GB/T12221
连接法兰ASMEB16.34JB/T79
驱动方式手动、电动、气动
试验和检验JB/T9092 API 598
适用介质重油、胶类等易凝固介质

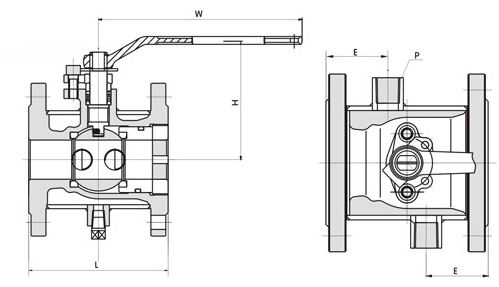

  • BQ41F法兰保温球阀 外形结构图

 BQ41F法兰保温球阀(图1)


  • BQ41F法兰保温球阀 主要连接尺寸

公称通径 (DN)bLDEQHW管螺纹
(mm)(in)(mm)(in)P
203/4″191174011/2″58.5147101170G3/4″
251″25127502″62.5156106170G3/4″
4011/2″381656521/2″63.5181125250G3/4″
502″51178803″68218135250G3/4″
803″762291506″82275193350G3/4″
1004″1022542008″83300265420G3/4″
1506″15229225010″954033551000G3/4″
2008″20333030012″1004924101300G3/4″
